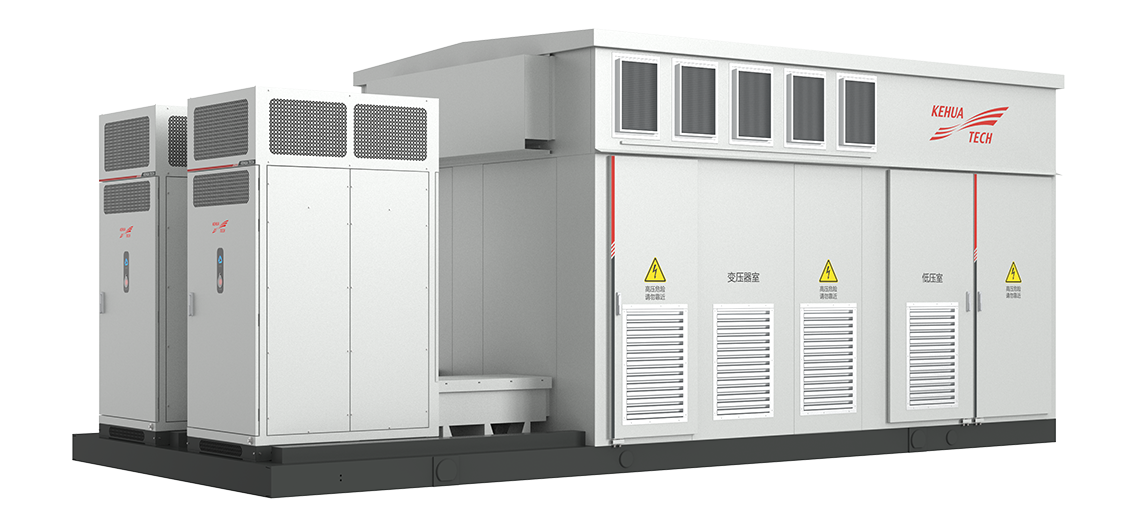

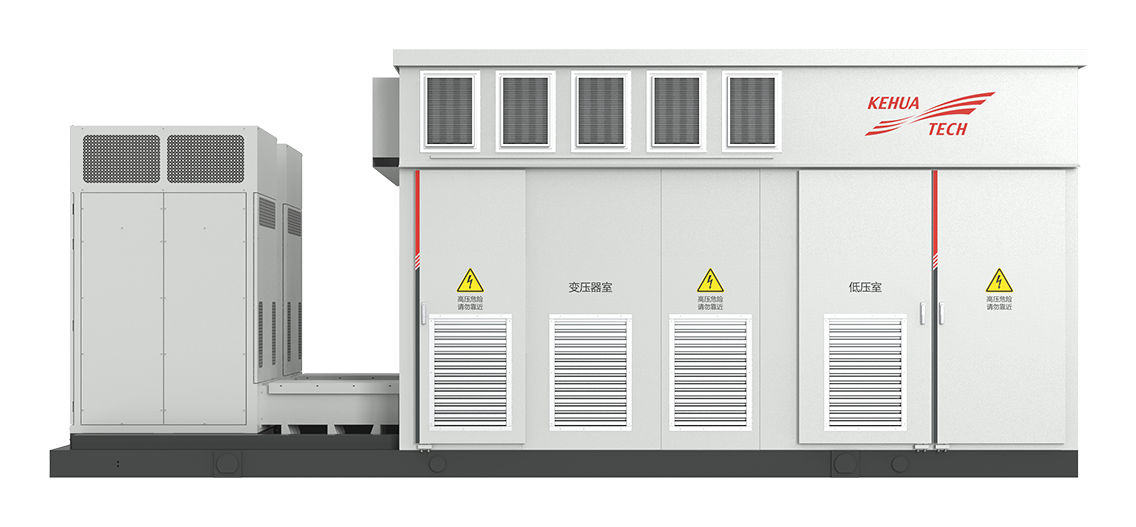

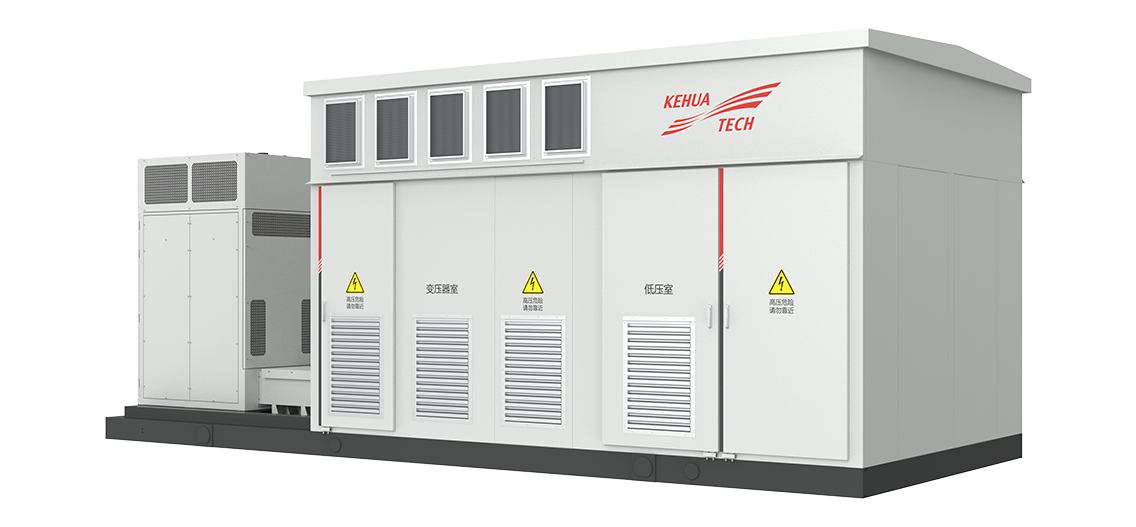

BCS5000K-B-HUD/T2
高效转换
- 合理高效布局，提高空间利用率
- 二次回路集成，统一测量、保护与通讯
- “变”“升”一体设计，实现产品一体交付
灵活配置
- 支持多机并联，VSG、PQ、VF、黑启动等功能
- 1500V 系统宽直流电压范围，灵活直流端配置
- 适应发电侧、电网侧、用户侧多种储能应用场景
电网友好
- 支持四网口，支持 IEC 61850 协议
- 集成数据采集与光纤环网，智慧运行管理
- 支持高 / 低电压穿越，满足构网型技术要求
技术指标
产品型号
BCS5000K-B-HUD/T2
直流特性
最大直流电压
1500Vdc
直流工作电压范围
1000~1500 Vdc
最大直流电流
2806A*2
自动缓冲功能
具备
并网输出特性
额定输出功率
5000kW
最大输出功率
5500kVA
额定并网电压
690Vac
允许电网电压范围
-10%~10%（范围可设置）
额定电网频率
50Hz/60Hz
最大输出电流
4602A
功率因数 / 可调节范围
>0.99（额定输出功率）/-1（超前）~1（滞后）
无功功率可调范围
-105 % - 105 %
THDi
<3% （额定输出功率）
离网输出特性
额定输出电压
690Vac
输出电压精度
1%
最大输出电流
4602A
电压失真度（THDu）
<2%( 线性负载 )
额定输出频率
50Hz/60Hz
过载能力
110% 过载
效率
最大效率
99.03%(PCS)
变压器
变压器额定功率
5000kVA
电压变比
0.69/（6~35）kV
变压器类别
干变
基本参数
防护等级
IP54(PCS IP65)
工作环境温度
-35℃ ~60℃（＞ 45℃降额）
相对湿度
0~100%（无冷凝）
冷却方式
智能液冷（变压器风冷）
* 尺寸（宽 x 高 x 深）
7500×3100×3200mm
* 重量
22.5T
最高工作海拔
5000m（>2000m 变压器定制）
显示
LED
通信协议
Modbus-RTU / Modbus-TCP / IEC61850 /IEC104
通信方式
RS485/Ethernet
标准
GB/T 34120，GB/T 34133
