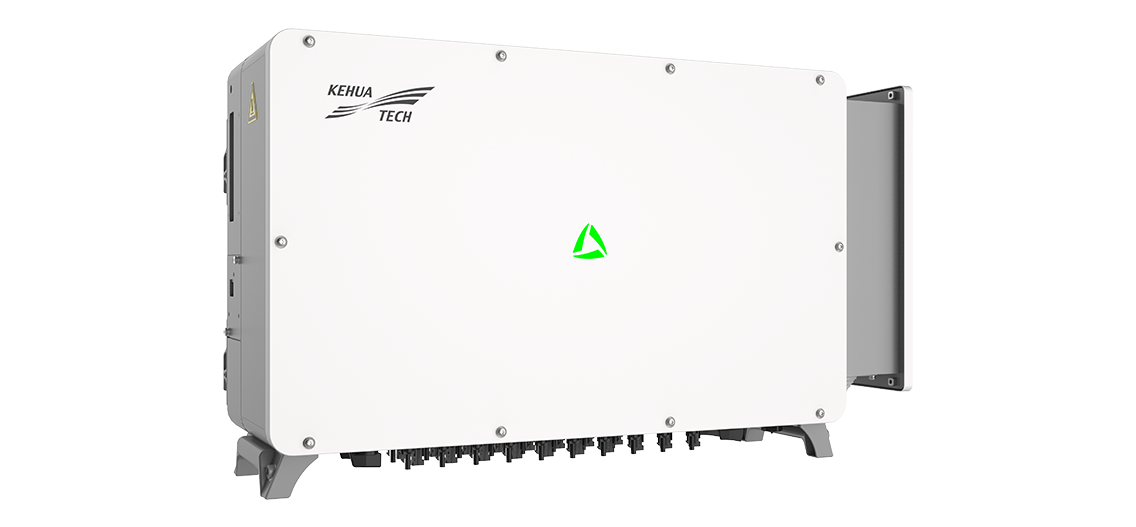

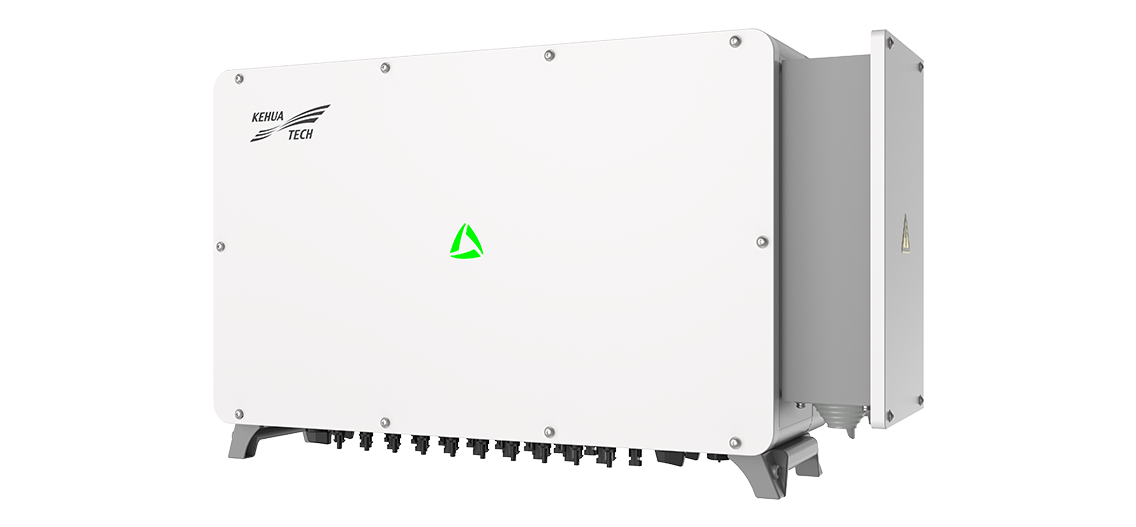

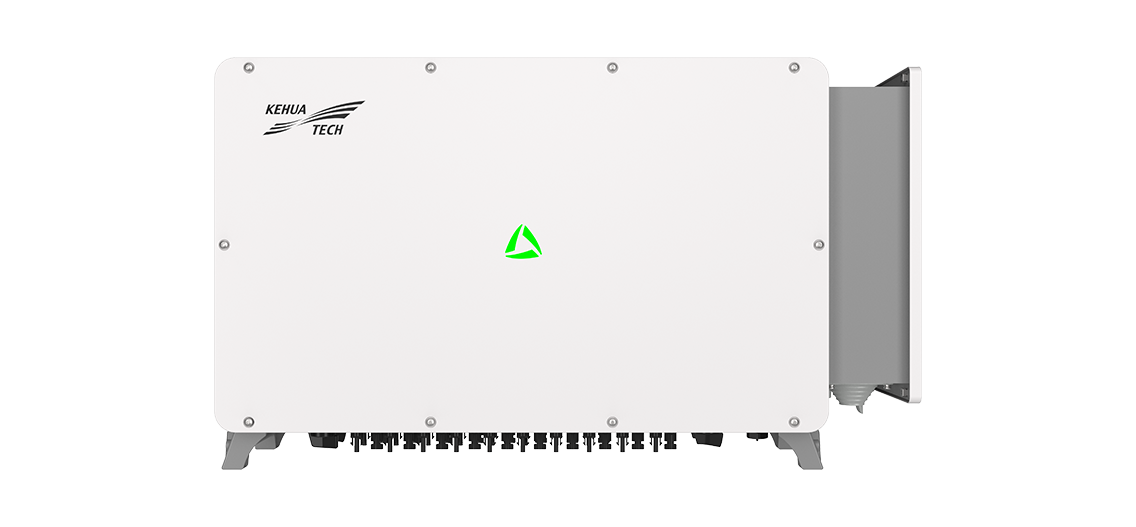

SPI100K-B/SPI110K-B/SPI125K-B
高效发电
- 创新三电平技术，最高转换效率大于 98.80%
- 6/9 路 MPPT 可选，全面适配 182/210 组件
- 集成 PID 修复功能，减小发电量损失
系统优化
- 最大支持 240m㎡ 铝合金电缆接入，优化电缆成本
- 支持 4G/WIFI 等多种通讯方式，节约通讯成本
安全可靠
- P66 防护 +C5 防腐，IP68 智能风机冗余
- 交直流冗余供电，全天候运行状态监测
- 内置交直流防雷模块，具备防雷故障检测功能
智能运维
- 智能 I-V 扫描、故障录波，精准识别分析故障
- 远程在线升级功能，便于系统的升级与维护
- 关键器件寿命预测功能，降低设备故障风险
技术指标
产品型号
SPI100K-B
SPI110K-B
SPI125K-B
直流侧输入
最大光伏阵列开路电压
1100Vdc
1100Vdc
1100Vdc
额定输入电压
600Vdc
600Vdc
600Vdc
启动电压
250Vdc
250Vdc
250Vdc
MPPT 电压跟踪范围
200Vdc~1000Vdc
200Vdc~1000Vdc
200Vdc~1000Vdc
MPPT 数量
9/6（可选）
9/6（可选）
9/6（可选）
每路 MPPT 输入支路数
2
2
2
最大输入电流
9×30A/6×40A（可选）
9×30A/6×40A（可选）
9×30A/6×40A（可选）
最大短路电流
9×40A/6×50A（可选）
9×40A/6×50A（可选）
9×40A/6×50A（可选）
交流侧输出
额定输出功率
100kW
110kW
125kW
最大视在功率
110kVA
121kVA
137.5kVA
额定输出电压
3/N/PE，220/380Vac，230/400Vac
3/N/PE，220/380Vac，230/400Vac
3/N/PE，220/380Vac，230/400Vac
额定输出电流
144.4A
158.8A
180.5A
最大输出电流
158.8A
174.7A
198.5A
额定电网频率
50Hz/60Hz
50Hz/60Hz
50Hz/60Hz
电网频率范围
45~55Hz/55~65Hz
45~55Hz/55~65Hz
45~55Hz/55~65Hz
功率因数
>0.99（额定功率）
>0.99（额定功率）
>0.99（额定功率）
功率因数可调节范围
0.8 超前 ~0.8 滞后
0.8 超前 ~0.8 滞后
0.8 超前 ~0.8 滞后
总电流波形畸变率 (THDi)
<3%（额定功率）
<3%（额定功率）
<3%（额定功率）
效率
最大效率
98.80%
98.80%
98.80%
中国效率
98.30%
98.30%
98.30%
其他功能
孤岛保护
具备
具备
具备
直流反接保护
具备
具备
具备
交流短路保护
具备
具备
具备
温度保护
具备
具备
具备
浪涌保护
具备
具备
具备
组串检测
具备
具备
具备
直流开关
具备
具备
具备
PID 修复
选配
选配
选配
基本参数
尺寸（宽 × 高 × 深）
1030×610×345mm
1030×610×345mm
1030×610×345mm
重量
80kg
80kg
80kg
防护等级
IP66
IP66
IP66
夜间损耗
＜2W
＜2W
＜2W
冷却方式
智能强制风冷
智能强制风冷
智能强制风冷
最高工作海拔
4000m（>3000m 降额）
4000m（>3000m 降额）
4000m（>3000m 降额）
工作环境温度
-35℃ ~60℃
-35℃ ~60℃
-35℃ ~60℃
相对湿度
0~100%（无冷凝）
0~100%（无冷凝）
0~100%（无冷凝）
显示
LED 指示灯，蓝牙 +APP（选配）
LED 指示灯，蓝牙 +APP（选配）
LED 指示灯，蓝牙 +APP（选配）
通讯
4G（标配）/RS485（标配）/WIFI（选配）
4G（标配）/RS485（标配）/WIFI（选配）
4G（标配）/RS485（标配）/WIFI（选配）
直流端子
H4 端子
H4 端子
H4 端子
交流端子
OT/DT 端子（最大 240m㎡）
OT/DT 端子（最大 240m㎡）
OT/DT 端子（最大 240m㎡）
符合标准
NB/T32004-2018，GB/T37408-2019
NB/T32004-2018，GB/T37408-2019
NB/T32004-2018，GB/T37408-2019
